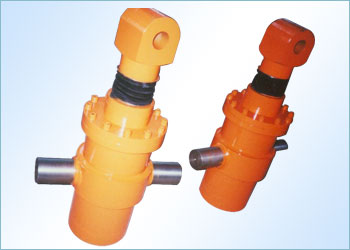

冶金设备液压缸

            Y-HG₁冶金设备标准液压缸
            Y-HG₁冶金设备标准液压缸，为双作用单活塞杆液压缸，缸径从40~320mm共有17种规格，额定压力为16MPa，可带缓冲装置。该系列液压缸有13种安装连接形式，除轴向脚架式外，安装连接尺寸均符合ISO6021/1-1981的规定。活塞杆端螺纹亦符合GB2350-80的规定。适用于工作温度为-40^oC~+120^oC，工作介质为液压油乳化液的冶金设备（不适用于磷酸酯）。
            （1）型号说明 Y –HG1 –E 80/45*300 L F₅ –H   L₁ O T₂
                                 ①     ②    ③    ④       ⑤ ⑥ ⑦   ⑧   ⑨ ⑩ ⑾
            ① 冶金标准液压缸 – Y
            ② 双作用活塞杆种类型—HG₁
            ③ 压力级别 E—16MPa
            ④ 缸径/杆径（mm）
            ⑤ 行程（mm）
            ⑥ 进、出油口连接 L—螺纹连接（用于D≤220） F—法兰连接（用于D≥250）
            ⑦ 安装方式见表23.4-22
            ⑧ 附加位置：H—带缓冲 B—带平衡阀
            ⑨ 杆端结构：L₁—外螺纹 L₂—内螺纹 ⑩ 工作介质：O—液压油 W—高水基（乳化液） ⑾ 工作温度：T₁— -40℃~+80℃ T₂—-40℃~+120℃
            表23.4-22安装方式代号

代号	安装方式	代号	安装方式
J	基本型	E	后端单耳环 E1：带关节轴承 E2：带轴套
F1	前端矩形法兰（用于D≤125）	E	后端单耳环 E1：带关节轴承 E2：带轴套
F2	后端矩形法兰（用于D≤125）	Z1	前端耳轴（用于D≤100）
F3	前端圆法兰	Z2(1)	中间耳轴
F4	后端圆法兰	Z3	后端耳轴
F5	前端方形法兰（用于D≤125）	J1	轴向脚架
F6	后端方形法兰（用于D≤125）	J2	切向脚架
注①：安装方式是切向脚架（J2）是非标准产品

            （2）性能参数见表23.4-23
            （3）外形安装连接尺寸 .基本型的安装连接尺寸（表23.4-24）
            .前端矩形法兰、后端矩形法兰、前端方形法兰和后端方形法兰的安装连接尺寸（表23.4-25）
            .前端圆形法兰、后端圆形法兰的安装连接尺寸（表23.4-26）
            .中间耳轴、后端耳轴的安装连接尺寸（表23.4-27）
            .后端单耳环的安装连接尺寸（表23.4-28）
            .轴向脚架的安装连接尺寸（表23.4-29）
            .前端耳轴的安装连接尺寸（表23.4-30）
            （4）生产厂 Y-HG1型冶金设备标准液压缸生产厂主要有首钢总公司北京液压机械厂、首钢液压中心、武汉液压油缸厂和长沙液压件厂。
            表23.4-23 Y-HG1型冶金设备标准液压性能参数

缸径/mm	杆径/mm	速度比Ф	工作压力16MPa		大行程/mm						备注
缸径/mm	杆径/mm	速度比Ф	推力/N	拉力/N	S₁	S₂	S₃	S₄	S₅	S₆	备注
40	22	1.46	20110	14020	540	115	190	90	140	350	S₁：安装方式为前端法兰或轴向脚架式杆端带耳环。 S₂：安装方式为前端法兰或轴向脚架式杆端不带耳环。 S₃：安装方式为后端法兰，杆端带耳环。 S₄：安装方式为后端法兰，杆端不带耳环。 S₅：安装方式为后端耳轴或后端单耳环，杆端带耳环。 S₆：安装方式为前端耳轴，杆端带耳环。 S₇:安装方式为中间耳轴，杆端带耳环。即S₇=S₆ - l （l 为安装距离）注：l值，按表23.4-31选取。
40	28	2	20110	10250	960	260	420	170	290	650
50	28	1.46	31420	21560	730	180	300	130	210	480
50	36	2	31420	15130	1360	390	620	240	430	920
63	36	1.46	49880	33590	990	260	430	180	290	560
63	45	2	49880	24430	1640	490	750	300	520	1120
80	45	1.46	80420	54980	1240	330	550	230	370	830
80	56	2	80420	41020	1990	600	920	360	640	1360
（90）	50	1.46	101790	70370	1370	370	600	250	450	910
（90）	63	2	101790	51910	2080	620	960	380	660	1420
100	56	1.46	125660	86260	1550	420	680	280	470	1040
100	70	2	125660	64080	2320	700	1070	420	740	1580
（110）	63	1.46	152050	102180	1700	470	760	310	520	1140
（110）	80	2	152050	71630	2660	800	1240	480	860	1830
125	70	1.46	196350	134770	1850	520	830	340	570	1250
125	90	2	196350	94560	2980	920	1390	540	970	2050
（140）	80	1.46	246300	165880	2150	620	970	390	670	1460
（140）	100	2	246300	120640	3130	970	1460	560	1020	2150
（150）	（85）	1.46	282740	191950	2280	660	1030	410	720	1550
（150）	（105）	2	282740	144200	3160	990	1500	580	1040	2200

缸径/mm	杆径/mm	速度比Ф	工作压力16MPa		大行程/mm						备注
缸径/mm	杆径/mm	速度比Ф	推力/N	拉力/N	S₁	S₂	S₃	S₄	S₅	S₆	备注
160	90	1.46	321700	219910	2330	670	1050	420	730	1580
160	110	2	321700	169650	3210	1000	1510	590	1050	2220
（180）	100	1.46	407150	281490	2560	740	1160	470	800	1740
（180）	125	2	407150	210800	3610	1110	1680	650	1170	2480
200	110	1.46	502650	350600	2780	800	1250	510	870	1880
200	140	2	502650	256350	4120	1270	1920	740	1340	2830
（220）	125	1.46	608210	411860	3240	940	1470	590	1020	2210
（220）	160	2	608210	28651	4660	1440	2180	840	1520	3210
250	140	1.46	785400	539100	3590	1040	1630	650	1130	2440
250	180	2	785400	378250	4860	1490	2270	880	1580	3340
（280）	160	1.46	985200	663500	3810	1100	1720	690	1190	2580
（280）	200	2	985200	482550	5210	1590	2420	940	1690	3570
320	220	1.46	1286800	879650	4600	1350	2100	840	1460	3130
320	280	2	1286800	678580	5800	1780	2700	1050	1880	3980
注：1.带（）缸径尺寸按GB/T2348-93规定为非优先选用者，缸径（150）不符合GB/T2348-93的规定　　2. 带（）杆径尺寸为不符合GB/T2348-93的规定　　3.选择液压缸行程时，应考虑GB2349-80标准中选用优先次序。　　4.表中大行程值是按稳定性计算所得。
